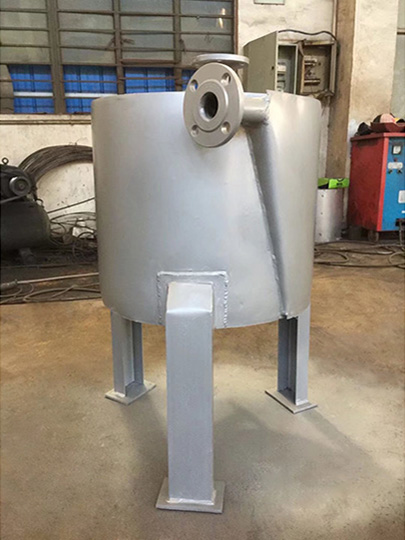

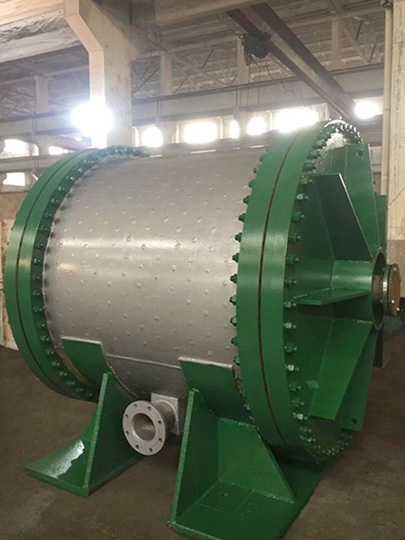

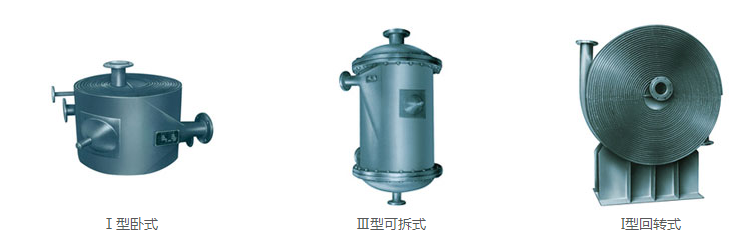

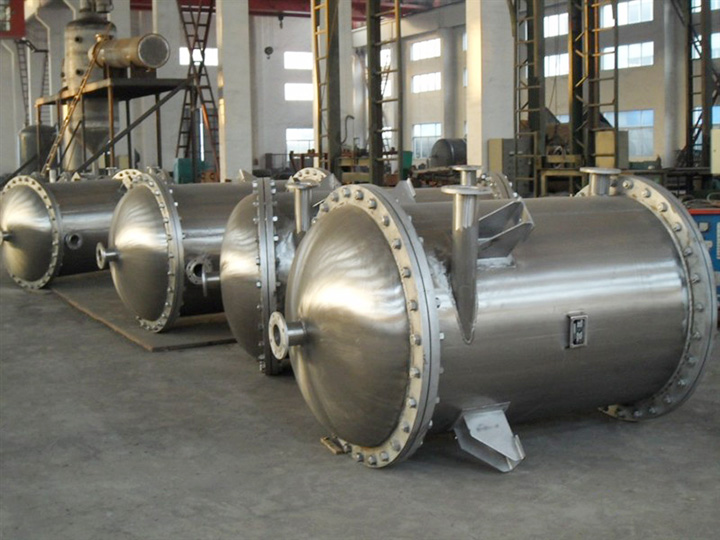

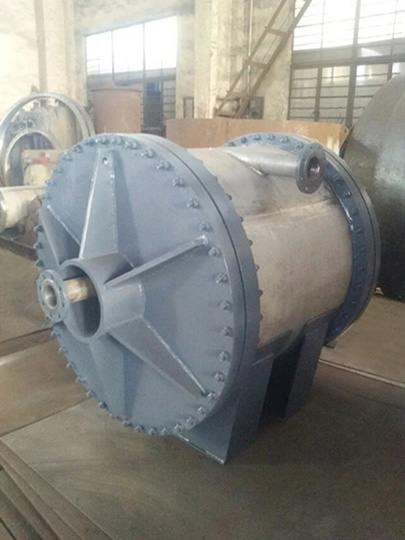

螺旋板式換熱器









概述
       本設備是一種換熱設備,適用氣-氣、氣-液、液-液,以及用于冷凝和液體蒸發傳熱。該產品具有傳熱效率高,污垢自清能力強,體積小、價格便宜,使用可靠等優點。應用于制藥、溶劑、化工、松香、染料、食品等行業的熱能交換、廢熱回收。

結構及性能
       1、本設備適用于:氣-氣,液-液,氣-液對流傳熱,可用于蒸汽冷凝和液體蒸發傳熱,化工,石油,醫藥,機械,電力,輕工和紡織等工業部門均可選用。

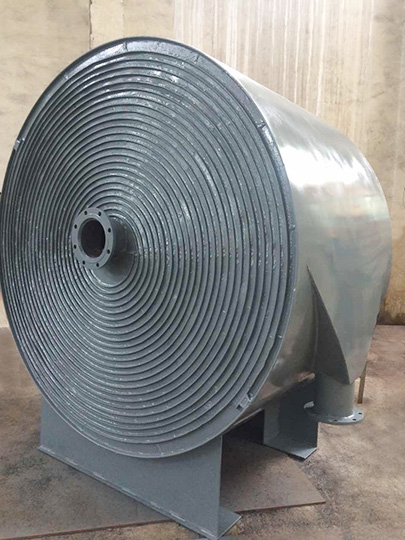

       2、本設備由兩張鋼板卷制而成,形成了兩個均勻的螺旋通道,兩種傳熱介質可進行全逆流流動,適用小溫差傳熱,便于回收低溫?zé)嵩床⒖蓽?zhǔn)確地控制出口溫度。
       3、在殼體上的接管是切向結構,局部阻力小,螺旋通道的曲率是均勻的,流體在設備內流動沒有大的換向,總的阻力小,因而可提高設計流速使之具備較高的傳熱能力。
       4、螺旋通道的端面是焊接密封的,密封性能好,結構可靠。
       5、不易檢修,尤其是內部板出現問題時極難修理,有些廠把設備兩端焊縫全部去掉,重新將板展平補焊后再卷制,這樣做消耗的工時太大,因此選用螺旋板換熱器防腐是十分重要的。
       6、不能進行機械清洗,生產實踐證明,螺旋板換熱器與一般列管式換熱器相比是不容易堵塞的,尤其是泥沙、小貝殼等懸浮顆粒雜質不易在螺旋通道內沉積,分析其原因:一是因?yàn)樗菃瓮ǖ离s質,在通道內的沉積一形成周轉環流就會提高至把它沖掉;二是因?yàn)槁菪ǖ纼?nèi)沒有死角,雜質容易被沖出。
       7、因?yàn)槁菪ǖ纼?nèi)有定距柱支撐通道間距,得以不讓纖維狀雜質(棉紗,草棍,樹葉等)進入換熱器內部。
       8、嚴格控制冷卻水出口溫度在結垢溫度以下。
       9、常用的清洗方法是用蒸汽吹凈或堿洗,蒸汽吹入要向接管,把雜質從設備內吹出。

基本參數
       螺旋板換熱器的公稱壓力PN規定為0.6、1、1.6、2.5Mpa(即原6、10、16、25kg/cm2)(系指單通道能承受的工作壓力)試驗壓力為工作壓力的1.25倍。
       螺旋板換熱器與介質接觸部分的材質,碳素鋼為Q235A、Q235AF,不銹鋼酸鋼為SUS321、SUS304。其它材質可根據用戶要求選定。
       允許工作溫度:碳素鋼的t=0~+350℃,不銹鋼酸鋼的t=-40~500℃,升溫降壓范圍按壓力容器的有關規定。選用本設備時,應通過洽當?shù)墓に囉?jì)算,使設備通道內的流體達到湍流狀態。(一般液體流速1m/Sec氣體流速10m/Sec)。
       單臺設備不能滿足使用要求,可以多臺組合使用,但組合時須符合下列規定:
       并聯組合,串聯組合:設備和通道間距相同。
       混合組合:一個通道并聯,一個通道串聯。

技術參數
公稱換熱面積 通道間距 碳鋼 不銹鋼
板厚
5m² 6—10 4mm 2~3mm
10m² 6—10 4mm 2~3mm
20m² 6—14 4mm 2~3mm
30m² 10—14 4mm 2~3mm
40m² 10—14 4mm 2~3mm
50m² 10—14 4mm 2~3mm
60m² 14—18 4mm 2~3mm
70m² 14—18 4mm 2~3mm
80m² 14—18 4mm 2~3mm
100m² 14—18 4mm 2~3mm
120m² 14—20 4~5mm 2~4mm
130m² 14—20 4~5mm 2~4mm
150m² 14—20 4~5mm 2~4mm
300m² 14—20 4~5mm 2~4mm
