容積式、浮頭式換熱器

產品概述

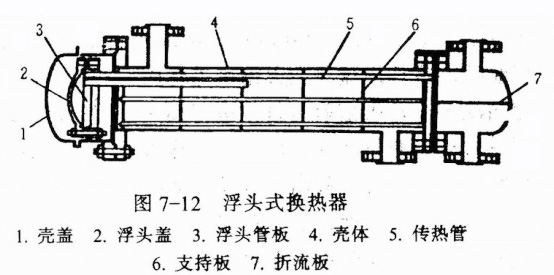

       浮頭式換熱器兩端的管板,一端不與殼體相連,該端稱浮頭。管子受熱時,管束連同浮頭可以沿軸向自由伸縮,完全消除了溫差應力。

結構
       在凹型和梯型凹槽之間鉆孔并套絲或焊設多個螺桿均布,設浮頭法蘭為凸型和梯型凸臺雙密封,分程隔板與梯型凸臺相通并位于同一端面的寬面法蘭,且凸型和梯型凸臺及分程隔板分別與浮頭管板凹型和梯型凹槽及分程凹槽相對應匹配,該浮頭法蘭與無折邊球面封頭組配焊接為浮頭蓋,其法蘭螺孔與浮頭管板的絲孔或螺桿相組配,用螺栓或螺帽緊固壓緊浮頭管板凹型和梯型凹槽及分程凹槽及其墊片,該結構必要時可適當加大浮頭管板的厚度和直徑及圓筒的內徑,同時相應變更加大相關零部件的尺寸;另配置一無外力輔助鋼圈,其圈體內徑大于浮頭管板外徑,鋼圈一端設法蘭與外頭蓋側法蘭內側面凹型或梯型密封面連接并密封,另一端設法蘭或其他結構與浮頭管板原凹型槽及其墊片或外圓密封。

浮頭換熱器的特點
       浮頭式換熱器的一端管板固定在殼體與管箱之間,另一端管板可以在殼體內自由移動,這個特點在現場能看出來。這種換熱器殼體和管束的熱膨脹是自由的,管束可以抽出,便于清洗管間和管內。其缺點是結構復雜,造價高(比固定管板高20%),在運行中浮頭處發生泄漏,不易檢查處理。浮頭式換熱器適用于殼體和管束溫差較大或殼程介質易結垢的條件。


技術參數
規格(m²) 有效長度 外徑 重量
0.5 800 159 60
1 800 159 90
1.5 1200 208 138
2 1200 220 155
3 1400 300 236
5 1200 300 260
10 1600 400 390
15 2400 400 560
20 2600 400 800
30 3200 450 1005
40 3500 500 1310
50 4000 500 1620
60 4000 500 1850
70 4000 500 2080
80 3500 600 2320
90 4000 600 2600
100 3000 700 2950
